MYMD-06高级电工模电数电电拖实验室成套设备 集成化实验室解决方案

引言

在现代电气工程与自动化教学中，实验室是学生理论联系实际、提升动手能力的关键场所。随着技术迭代与课程体系的丰富，传统分散、单一功能的实验设备已难以满足“模电、数电、电工、电拖”多门核心课程的综合实验需求。MYMD-06高级电工模电数电电拖实验室成套设备应运而生，以其模块化、集成化、高可靠性的设计理念，为高校及职业院校提供了一站式实验室建设方案。

一、设备概述

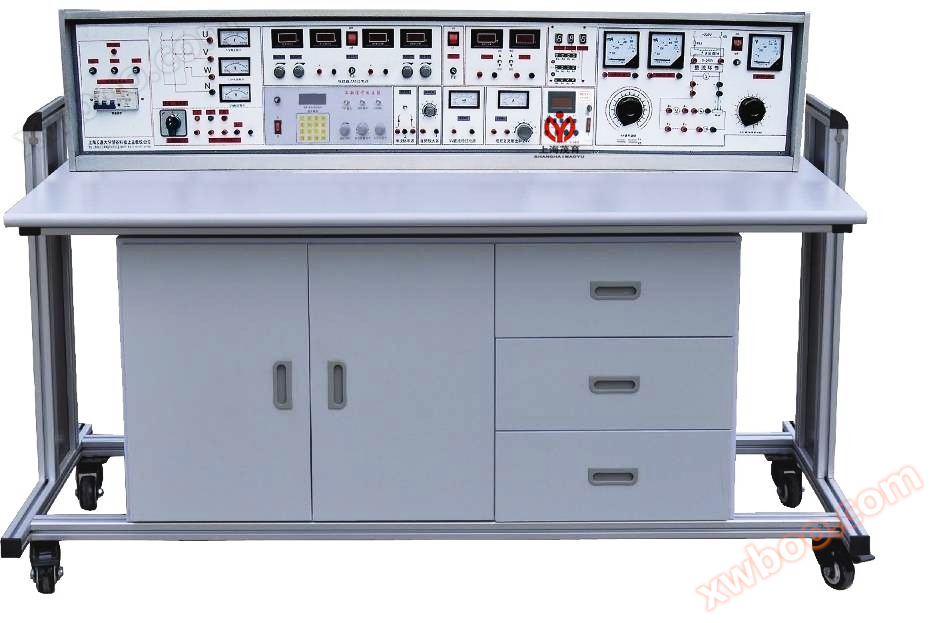

MYMD-06是一套专为电气类、自动化类及相关专业打造的实验平台。它将电工基础、模拟电子技术、数字电子技术、电力拖动（电机与拖动）四大模块有机整合于统一架构中，一套设备即可支持多门课程的实验教学与课程设计。设备采用铝型材框架结构，面板布局清晰，强弱电分离，兼具安全性与可视性，适合规模化实验室部署。

二、系统组成与功能模块

1. 电工实验模块

提供直流电路、交流电路、磁路与变压器、继电接触控制等基础实验单元。包含可调直流电源、交流电源、测量仪表及各类负载元件，可完成基尔霍夫定律、戴维南定理、功率因数提高等经典实验。

2. 模拟电子技术模块

集成信号发生器、直流稳压电源、示波器接口及实验扩展区。支持共射放大电路、运算放大器、有源滤波器、波形发生器等实验。模块采用锁紧式插座连接，便于快速搭接与测量。

3. 数字电子技术模块

配备逻辑电平输出、实验逻辑笔、脉冲信号源、数码管及译码器。可完成门电路逻辑功能、组合逻辑电路、触发器、计数器、移位寄存器等数字系统实验，贴合数字电路课程需求。

4. 电力拖动模块

含三相异步电动机、直流电动机、电机拖动控制器件及负载模拟装置。可开展电机启动、调速、制动、正反转控制等实验，并结合继电接触控制与PLC接口（预留扩展）实现现代电拖实训。

三、技术特点与优势

• 模块化设计：各功能模块独立封装，可快速更换与升级，满足不同学期、不同课程的调度需求。
• 集成电源系统：提供多路固定与可调直流电源、低压交流电源，具备过流、短路保护功能。
• 安全可靠：实验导线采用高绝缘护套，插座带漏电保护，面板印刷清晰耐磨，符合职业院校安全规范。
• 实训扩展性：预留PLC、单片机、变频器等接口，便于后期融入智能制造与工业网络教学内容。
• 配套资源丰富：提供实验指导书、接线图集、多媒体课件与教师培训资料。

四、实验项目示例

| 模块 | 典型实验项目 |
|------|--------------|
| 电工 | 叠加定理、RC暂态响应、三相电路 |
| 模电 | 单管放大、比例运算、LED驱动 |
| 数电 | 个人邮箱、选手表决器、数字钟设计 |
| 电拖 | 异步电机直接启动、Y-Δ降压启动、能耗制动 |

五、应用场景

MYMD-06适用于高等院校电气工程、自动化、机电一体化等专业实验室，亦可作为职业院校技能实训室、企业职工技术培训中心的配套设备。其一体化架构显著降低了实验室投资与管理成本，提高场地和设备利用率。

六、

MYMD-06高级电工模电数电电拖实验室成套设备以其系统性、集成性和前瞻性，为现代电气实验教学提供了一个灵活、耐用、安全的平台。通过多学科融合的实验环境，学生不仅掌握子领域的关键技能，更形成全链条的工程思维，为培养适应未来产业的高素质工程技术人才提供有力支撑。
